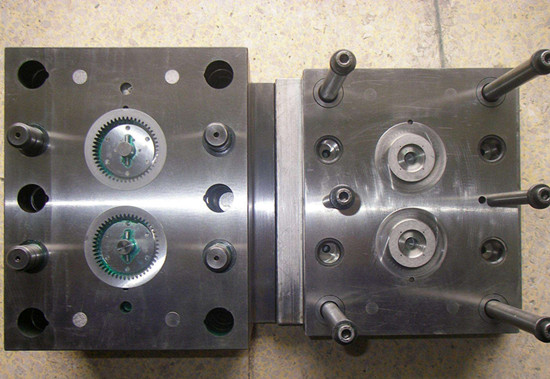

伴随着我国现代化经济的快速发展，注塑模具在各行各业的应用变得愈发的成熟，许多产品的塑胶零件及配件都需要使用到注塑模具，而注塑模具为满足客户需要的质量和使用寿命就对企业的生产成本影响比较大了，因此在提高注塑模具的质量和保养维护,这对注塑模具的使用寿命就显得尤为重要了，那么哪些因素会影响注塑模具的质量以及该如何保养维护注塑模具呢？
注塑模具从原材料、设计、加工工艺等各方面均会影响到最终的注塑模具质量，具体表现在一下几个方面：
1、模具钢材
近年，国内研制了近二百种新型模具钢种，如超硬高速钢W10Mo4Cr4V3A1、W6Mo5Cr4VsiA1Nb等;强韧耐磨钢7Cr7Mo2V2Si、Cr8MoV2Ti等;高速钢基体钢65W3Mo2Cr4VNb、5OMo3Cr4SiMnAl等;中碳超高强度钢4Cr5Mo2MnVSi、4Cr3MoMnVNbB等;时效钢25Cr3NiMoAl、10Ni3MnCuAl等;火焰淬火钢7CrSiMnMoV、7Cr2SiMnMoVTiRe等;易切削模具钢8Cr2MnWMoVS、5CrNiMnMoVSCa等。新钢种满足了模具较高力学性能、特殊工艺性能和特殊使用性能的需求，解决了模具设计、加工、使用中的一些难题，大幅度提高了模具使用寿命，带来十分显著的经济效益和社会效益，对工业发展和少、无切削工艺广泛应用起了极大促进作用。也引进了国际通用的几种美国钢号，如D2(Cr12MolV1)、H13(4Cr5MoV1Si)、P20(3Cr2Mo)等。但因多种不利因素的影响，新型模具钢的应用量仍然较少，年用量仅相当于模具钢年总用量的1/40～l/50。当然其用量仍呈逐年上升态势。
对于成型透明塑料制品的模具，其型腔和型芯均需选用高镜面抛光性能的高档进口钢材，如718模具钢（P20+Ni模具钢类）、NAK80模具钢（P21模具钢类）、S136模具钢（420模具钢类）、H13模具钢类等，其中718模具钢、NAK80模具钢为预硬状态，不需再进行热处理；S136模具钢及H13模具钢均为退火状态，硬度一般为160~200HB，粗加工后需进行真空淬火及回火处理，S136模具钢的硬度一般为40~50HRC，H13模具钢的硬度一般为45~-55HRC（可根据具体牌号确定）。
2、结构设计
成熟的模具结构不光考虑到产品资料特点，缩短率、成型温度、弹性拉伸变形系数等，并且还要考虑到冷却水路、开合模的速度等。合理的模具结构能有用延伸模具寿数和确保模具的顺畅出产、提高效率，下降本钱。
3.、模具加工
工欲善其事，必先利其器。模具工艺的组织尤为重要，合理的工艺组织能加快出产周期，缩短加工时刻，有用节省本钱。并且更重要的是精确合理的加工可以确保模具在出产进程的安稳和延伸寿数。加工犯错有的会导致模具烧焊，不管焊的多好，对模具来说都是一种损失；别的加工欠好还有可能影响模具动作，下降模具寿数，导致模具在出产进程中呈现拉裂乃至折断。
4.、标准件
决议水桶容量的是最低的一根木条。这个道理我们都理解，可是在做的时分往往会留意不到。模具也是一样，标准件尽管不直接参与成型，但却操控着整个模具的运转。好的标准件应该可以耐磨，够硬，精度高，不宜变形。不同品牌的标准件差价很大，所以做模具不要一味杀价，杀来杀去，你的模具从奔跑就直降至大众了。
5、对碰（飞模）
对碰靠的是模具钳工的经历，看似简略的活却是最具有技术含量的作业。杂乱模具首要看的就是这个功夫。平板模具最简略，分形面只需没有飞边断差基本就ok了。像轿车配件模具就十分的麻烦了，不光分形面比较不规则，并且往往包含多个滑块、顶块。一起通过对碰还能对模具的其他问题进行改善和完善，所以它是一项综合性的作业。
6、抛光/皮纹
模具的抛光是模具的制作的最终一个环节。抛光直接反映到塑件上，所以这是个最体面的作业。抛光还能对模具动作起到帮助和弥补的效果，特别对脱模十分有意义。往往一些模具出产不顺畅就是因为打光不到位，阻力过大，脱模困难，乃至顶白，顶裂等。
7、模具装置
模具装置就如同组装机器一样，每一个部件，每个螺钉都不能犯错，不然结果会相当严重，轻则导致产品缺点，影响出产，重则完全危害模具，形成作废。所以装置的活一定要十分的详尽。装置进程中特别是要留意模具的清洁作业，特别是水路、螺丝孔，一定要吹洁净里边的铁屑。
8、暖流道仍是冷流道
这个其实对模具质量的影响最小，因为暖流道一般都是客户指定品牌的，特别是一些大客户。国外知名品牌不管在质量仍是售后服务上做的都十分到位，所以质量上一般不会有问题。仅仅国内的一些暖流道却是质量相差很大。单个小企业为了节俭本钱，来争夺价格上的优势，用一些不靠谱的加热和传导配件，就简单出问题。而冷流道首要的问题就如何确保注塑的平衡、浇口巨细、注塑压力等等。
9、冷却水路
有过模具经历的人都知道，冷却对一个模具来说是多么重要。因为物价和人力薪酬的增加，在大批量出产产品的时分，没削减一秒的注塑周期所带来的利润都是无法幻想的。可是加快出产周期的一起就会却是模具温度的上升，如果得不到有用操控的话就会使模具因为太热无法成型，乃至导致模具变形失效作废。所以优秀的水路设计尤为重要，包含水路的排布密度、直径、相互之间的链接等等。
注塑模具的保养维护
模具维护首要是出产进程中的维护和保养。模具就像轿车一样，如果长时间不必又不加保养的话就可能导致模具作废掉。所以每次模具使用后都要进行全面的保养，特别的是成型部分的防锈，首要动作部件的防锈。因为模具因为出产进程中要接水的，可能在装置或拆开进程中有睡弄到模具上，所以一定要确保模具的干燥，然后再刷一层油维护。
一、注塑模具的使用
模具在使用当中创造价值，但也在使用当中逐渐丧失自身价值，因此，操作者必须十分重视模具的使用，一般应注意以下几点问题。
（1）使用前应检查模具各部位是否有杂质、污物，对模具中残存的塑料、杂质，要用棉纱擦洗清除、粘合较牢的粘料应用铜质刀刮除。
（2）合理选择锁模力，以制品成型时不产生飞边为准，不能以为越高越好，那样会增加动力消耗，也易于损伤传动零件。
（3）各传动部位应当得到良好的润滑，因此，必须要保持这些部位的润滑。
（4）不允许用瑯头等重物击打模具中的任何零件，以免使模具产生变形甚至损坏。
二、 注塑模具的保养
（一）冷却水道的保养
冷却水道的作用是通过冷却水，使型腔中塑件降温固化，对塑件的成型过程影响较大。
1、冷却水道堵塞的危害
在长期工作过程中，冷却水道表面易于沉积水垢、污物、锈蚀等，它们会减少冷却水流道的流通面积，并大大减少冷却水于模具间的热交换，使其冷却效果大为下降，危害甚大。
2、冷却水道堵塞的检查
冷却水道表面的沉积物的增加，会造成水道的局部堵塞，这可以通过测量冷却水的流速来进行判断冷却水道的内部情况。测量时，可在模具与冷却水道之间安装一个压力控制阀，在条件相同的情况下，测定冷却水通过模具的压力降。由此可判别冷却水道的堵塞情况。若堵塞到了一定程度，就要及时进行清理。
3、冷却水道的清理
由于冷却水道的设计与型腔形状有关，其形状迂回曲折，又不便拆开，因此，无法用机械方法清理，只能采用清洗剂进行冲洗，在清洗剂的强大冲力下将黏附的污物清除。所用的清洗剂有多种，可选择使用。
（二）注塑模具卸模的保养
注塑模具在完成给定生产任务后，就需要将其从注塑机上拆卸下来。拆卸时，要仔细清除残余塑料，并根据不同塑料的不同性质，采用不同的清理方法。一般可采用肥皂水来清除模具内的残余塑料及其他沉积物，之后将模具风干。如型腔表面有锈蚀点，应将其清除、抛光，然后涂上润滑剂保护，再入库存放。
三、注塑模具的故障及其排除
注塑模具在工作过程中，总会或多或少地出现一些故障，他们给制品质量、生产率、模具等均带来不利的影响，下面将进行分述。
（一）模具变形及其排除
模具变形，是指模具在工作工程中发生了过大的弹性变形或塑性形变，使得模具不能正常工作或制品质量不合格，其原因及排除方法如下。
1、 刚性不足
在注塑成型时，模具要受到巨大的保压压力，这种压力若使模具产生了永久变形，模具将无法使用，但即使是在弹性限度内，模具所产生的变形可以恢复，而在变形时的固化成型，将使模具的打开遇到困难，甚至不能打开。出现这种情况时，从结构上改造模具已不可能，但可以适当降低注射压力，或者从外侧加框套住增强刚性，虽不好看，倒也使用。
2、模具装配失调
若模具装配不当，如模具对中不良，模具的合模处及其接合处没有准确对中，这样使得熔体充模不平衡，易引起模具的变形或错位。对此，应将模具重新装配，对于充模不平衡，有时也可采用修正浇口的方法进行纠正。
（二）型腔损伤及其排除
型腔是成型塑件的地方，它的损伤将直接影响产品质量，型腔损伤是型腔内表面上受到的硬伤，使表面产生划痕、凹坑、裂纹等缺陷，这些损伤产生的原因及其排除方法如下。
1、硬物损伤型腔
有时开模后取塑件较困难，就用起子等硬质工具勉强去取，这样很容易伤其型腔。另外在开模后，不小心将扳手、锤子等硬物掉落型腔中二导致型腔损伤。
2、操作不当
若塑件未取出就闭模，特别是在自动成型时，固化的塑件易于伤及型腔和模具。
3、损伤的修复
型腔损伤后，不经修复就难以继续工作，对型腔的修复方法有以下几种。
（1）焊接。焊接是一种常用的修复方法，最常用的焊接方法有气焊。若用电焊，由于温度过高，模具容易产生变形，甚至开裂，采用电焊修补，对模具要预热，焊后要热处理。
（2）嵌件。对于面积较小、深度较深的损伤，可加嵌件修补，一般是钻孔后再打入嵌件，在钻孔时，要注意不要钻透冷却水道及螺孔。嵌件与型腔的配合要紧密，装好后再修磨平滑。
（3）电镀。对于深度小于0.5mm的缺陷，用电镀的方法修复较好，可镀铜、镀铬。
（4）敲击。对材料较软的型腔，可采取在受损部位的背面钻一盲孔，然后敲击盲孔底部，使损伤出凸起；或在离损伤处3mm以外处敲击使凹处凸起，再对凸起部分磨平、研磨、抛光。
（三）模具生锈及其排除
注塑模具多用工具钢制成，在工作中它要遇到腐蚀性气体、水等导致生锈的物质。生锈模具制得的塑件将会产生质量问题，因此需要将其排除。
1、 熔体分解产生的气体
有些原料加热后会生产挥发性气体，很多原料在过热时也产生挥发性气体，这些气体多带腐蚀性，它们弥漫于机器周围，当模具不工作时，它们会对模具产生腐蚀。对此，在机器停止工作时，应用软布将模具擦净，并闭合模具，若较长时间不用时，模腔内要喷防锈剂，在关闭模具时还要涂上黄油，堵上浇口。
2、模具中的冷却水
模具中多通冷却水以惊醒冷却，因此机器周围水气较多。如将模具冷却到露点一下，空气中的潮气就会在模具表面结成水珠，如不及时擦去就易生锈。特别是在模具停止工作后，会很快产生冷凝水。因此，不要轻易停止成型，即使要停止，也要关闭冷却水，并将模具擦干。
3、成型时产生的碳化物
模具在较长时间工作后，成型材料中析出和分解生成碳化物，常使模具磨损、腐蚀或生锈。对此，若发现有碳化物生成，应立即用干布将其擦掉、擦净。
综上所述，要想让整个企业在注塑模具这一块的生产成本降低，就必须在注塑模具的质量和后期的维护保养方面双管齐下下功夫，提高整个注塑模具的使用寿命，从而实现产品成本下降，增强整体的市场竞争力。
东莞市宏聚电子五金制品有限公司精密模具事业部
联 系 人：胡经理
手 机：13556753005
电 话：0769-86380815
传 真：0769-86380825
邮 箱：hongju188@188.com
地 址：广东省东莞市石碣镇横滘管理区三横路
